​  解決LED電源電磁幹擾問題，是3C認證順利通過不可繞過的一環。熟悉電源電路設計的朋友們都知道，在LED電源的設計過程中，電磁幹擾EMI是個不小的難題，那麼如何能解決這個問題?

　　本文將從這一角度來分享對電磁兼容性的處理，讓電磁幹擾不再是難題!

　　一、影響EMC的幾個因素

1. 驅動電源的電路結構(gòu )

　　初的LED電源就是線(xiàn )性電源，但是線(xiàn )性電源在工作時會以發熱的形式損耗大量能量。線(xiàn )性電源的工作方式，使他從高壓變低壓必須有將壓裝置，一般的都是變壓器，再經過整流輸出直流電壓。雖然笨重，發熱量大，優點是，對外幹擾小，電磁幹擾小，也容易解決。

　　而現在使用比較多的LED開關電源，都是以PWM形式的LED驅動電源是讓功率電晶體工作在導(dǎo )通和關斷狀態。在導(dǎo )通時，電壓低，電流大;關斷時，電壓高，電流小，因此功率半導(dǎo )體器件上所產生的損耗也很小。缺點比較明顯的是，電磁幹擾(EMI)也更嚴重。

2.開關頻率

LED電源的電磁兼容出現問題一般是開關電路的電源中。而開關電路是開關電源的主要幹擾源之一。

　　開關電路是LED驅動電源的核心，開關電路主要由開關管和高頻變壓器組成。它產生的du/dt具有較大幅度的脈衝，頻帶較寬且諧波豐富。

　　這種高頻脈衝幹擾產生的主要原因是：開關管負載為高頻變壓器初級線(xiàn )圈，是感性負載。

3.開關脈衝尖峰

  導(dǎo )通瞬間，初級線(xiàn )圈產生很大的湧流，並在初級線(xiàn )圈的兩端出現較高的浪湧尖峰電壓;斷開瞬間，由於初級線(xiàn )圈的漏磁通，致使部分能量沒有從一次線(xiàn )圈傳輸到二次線(xiàn )圈，電路中形成帶有尖峰的衰減振蕩，疊加在關斷電壓上，形成關斷電壓尖峰。

　　圖 1 為開關脈衝尖峰

　　高頻脈衝產生更多的發射，周期性信號產生更多的發射。在LED電源系統中，開關電路產生電流尖峰信號，而當負載電流變化時也會產生電流尖峰信號。這就電磁幹擾根源之一。

4.接地

　　在所有EMC題目中，主要題目是不適當的接地引起的。有三種信號接地方法：單點、多點和混合。在開關電路頻率低於1MHz時，可採用單點接地方法，但不適宜高頻;在高頻應用中，好採用多點接地。混合接地是低頻用單點接地，而高頻用多點接地的方法。地線(xiàn )布局是關鍵，高頻數字電路和低電平模擬電路的接地電路盡不能混合。

5.PCB設計

　　適當的印刷電路板(PCB)布線(xiàn )對防止EMI是至關重要的。

　　智能LED電源的復位電路設計

　　增強受幹擾體的抗幹擾能力。

　　在LED驅動電源系統中輸進/輸出也是幹擾源的傳導(dǎo )線(xiàn )，和接收射頻幹擾信號的拾檢源，我們設計時一般要採取有效的措施：

　　採用必要的共模/差模抑制電路，同時也要採取一定的濾波和防電磁屏蔽措施以減小幹擾的進進。

　　在條件許可的情況下儘可能採取各種隔離措施(如光電隔離或者磁電隔離)，從而阻斷幹擾的傳播。

6.防雷擊措施

　　室外使用的LED電源系統或從室外排擠引進室內的電源線(xiàn )、信號線(xiàn )，要考慮系統的防雷擊題目。常用的防雷擊器件有：氣體放電管等。氣體放電管是當電源的電壓大於某一數值時，通常為數十V或數百V，氣體擊穿放電，將電源線(xiàn )上強衝擊脈衝導(dǎo )進大地。TVS可以看成兩個並聯且方向相反的齊納二極體，當兩端電壓高於某一值時導(dǎo )通。其特點是可以瞬態通過數百乃上千A的電流。

　　二、對幹擾措施的硬體處理方法

　　要解決LED驅動電源的電磁幹擾問題，可從以下幾個方面入手：

1.減少開關電源本身的幹擾

①軟開關技術：在原有的硬開關電路中增加電感和電容元件，利用電感和電容的諧振，降低開關過程中的du/dt和di/dt，使開關器件開通時電壓的下降先於電流的上升，或關斷時電流的下降先於電壓的上升，來消除電壓和電流的重疊。

②開關頻率調製技術：通過調製開關頻率fc，把集中在fc及其諧波2fc、3fc…上的能量分散到它們周圍的頻帶上，以降低各個頻點上的EMI幅值。

③元器件的選擇：選擇不易產生噪聲、不易傳導(dǎo )和輻射噪聲的元器件。通常特別值得注意的是，二極體和變壓器等繞組類元器件的選用。反向恢復電流小、恢復時間短的快速恢復二極體是開關電源高頻整流部分的理想器件。

④ 合理使用電磁幹擾濾波器：EMI濾波器的主要目的之一，電網噪聲是電磁幹擾的一種，它屬於射頻幹擾(RFI),其傳導(dǎo )噪聲的頻譜大致為10KHz~30MHz，高可達150MHz。

　　在一般情況下，差模幹擾幅度小，頻率低，所造成的幹擾較小;共模幹擾幅度大，頻率高，還可以通過導(dǎo )線(xiàn )產生輻射，所造成的幹擾較大。欲削弱傳導(dǎo )幹擾，有效的方法就是在開關電源輸入和輸出電路中加裝電磁幹擾濾波器。

LED電源一般採用簡易式單級EMI濾波器，主要包括共模扼流圈和濾波電容。

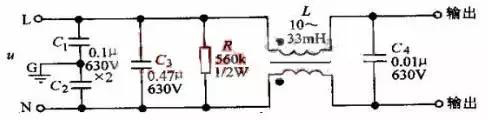

　　圖2為常用的LED電源濾波器，L、C1和C2用來濾除共模幹擾，C3和C4濾除串模幹擾。當出現共模幹擾時，由於L中兩個線(xiàn )圈的磁通方向相同，經過耦合後總電感量迅速增大，因此對共模信號呈現很大的感抗，使之不容易通過，故稱作共模扼流圈。它的兩個線(xiàn )圈分別繞在低損耗、高導(dǎo )磁率的鐵氧體磁環上。R為洩放電阻，可將C3上積累的電荷洩放掉，避免因電荷積累而影響濾波特性，斷電後還能使電源的進線(xiàn )端L、N不帶電，保證使用的安全性。

圖2 常用的LED電源濾波器

⑤ EMI濾波器能有效抑制開關電源適配器的電磁幹擾

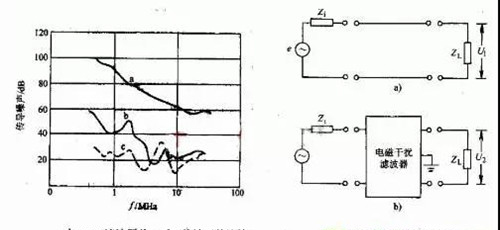

　　圖3中曲線(xiàn )a為不加EMI濾波器時開關電源適配器上0.15MHz~30MHz傳導(dǎo )噪聲的波形。

　　曲線(xiàn ) b是加入EMI濾波器後的波形，它能將電磁幹擾衰減50分貝(Uv)~70分貝(uV)。顯然，插入EMI濾波器的效果更佳。

　　設置電磁幹擾濾波器加入前後傳輸到負載上的噪聲電壓分別為U1和U2，計算公式是20lgU1/U2。

　　插入損耗用分貝dB表示，分貝值愈大，說明抑制噪聲幹擾的能力愈強。

　　測量加入損耗的電路如圖3所示。e是噪聲信號發生器，Zi是信號源的內部阻抗，ZL是負載阻抗，一般取50歐姆。噪聲頻率範圍可選10KHz~30MHz。首先要在不同頻率下分別測出加入EMI濾波器前後負載兩端的噪聲壓降U1、U2，再代入公式20lgU1/U2計算出每個頻點的插入損耗值，後匯出插入損耗曲線(xiàn )。

圖3：加入EMI濾波器前後的情況

2.切斷幹擾信號的傳播途徑

①電源線(xiàn )幹擾可以使用電源線(xiàn )濾波器濾除。一個合理有效的開關電源EMI濾波器應該對電源線(xiàn )上差模和共模幹擾都有較強的抑制作用。

②改善PCB板的電磁兼容性設計

PCB是LED電源系統中電路元件和器件的支撐件，它提供電路元件和器件之間的電氣連接。隨著電子技術的飛速發展，PCB的密度越來越高。PCB設計的好壞對LED電源系統的電磁兼容性影響很大。

　　實踐證實，即使電路原理圖設計正確，印刷電路板設計不當，也會對LED電源系統的可靠性產生不利影響。

PCB抗幹擾設計主要包括PCB布局、布線(xiàn )及接地，其目的是減小PCB的電磁輻射和PCB上電路之間的串擾。

      圖4：正確選擇選擇主濾波電容引腳作為集中接地點

　　還有，一般變壓器電磁幹擾引發的交流聲頻率一般為50HZ左右，而地線(xiàn )布線(xiàn )不當導(dǎo )致的交流聲，由於整流電路的倍頻作用頻率約為100HZ，仔細區分還是可以察覺的。

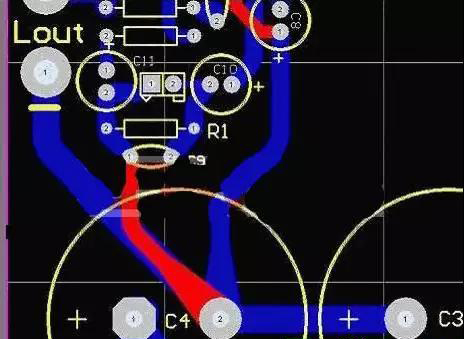

　　正確的布線(xiàn )方法是如圖4，選擇主濾波電容引腳作為集中接地點，強、弱信號地線(xiàn )嚴格區分開，在總接地點匯總。

　　因此，在設計印刷電路板的時候，應留意採用正確的方法，遵守PCB設計的一般原則，並應符合抗幹擾的設計要求。

3.增強受幹擾體的抗幹擾能力。

　　在LED電源系統中輸進/輸出也是幹擾源的傳導(dǎo )線(xiàn )，和接收射頻幹擾信號的拾檢源，我們設計時一般要採取有效的措施：

①採用必要的共模/差模抑制電路，同時也要採取一定的濾波和防電磁屏蔽措施以減小幹擾的進進。

②在條件許可的情況下儘可能採取各種隔離措施(如光電隔離或者磁電隔離)，從而阻斷幹擾的傳播。

③防雷擊措施

　　室外使用的LED電源系統或從室外排擠引進室內的電源線(xiàn )、信號線(xiàn )，要考慮系統的防雷擊題目。常用的防雷擊器件有：氣體放電管、TVS(Transient Voltage Suppression)等。氣體放電管是當電源的電壓大於某一數值時，通常為數十V或數百V，氣體擊穿放電，將電源線(xiàn )上強衝擊脈衝導(dǎo )進大地。TVS可以看成兩個並聯且方向相反的齊納二極體，當兩端電壓高於某一值時導(dǎo )通。其特點是可以瞬態通過數百乃上千A的電流。

　　因此，LED電源電磁電磁幹擾要控制技術主要有：電路措施、EMI濾波、元器件選擇、屏蔽和印製電路板抗幹擾設計等。
